從石灰石生料到熟料再到水泥，在這個生產過程中鏟車、卡車、破碎機、傳輸帶、爐窯、球磨機等轉動設備組成一個連續不斷的鏈條，通過這些設備日復一日的持續運轉提供高質量的產品。
這些水泥廠里的設備往往經受苛刻的使用，使用環境多塵而惡略，回轉窯中的溫度可達1500℃。水泥廠的轉動設備通常按照規定使用兩個滾動軸承和滑動軸承。狀態監測項目主要是對這些遍布整個工廠的軸承進行振動監控，使整個生產過程的可靠性得到提高。
如下三種方案常被用于水泥制備現場關鍵設備的振動監測與預知維護工作：
? 4-20mA振動過程監控需要使用回路電流傳感器，該傳感器可以提供被測設備的整體振動水平，故可通過工廠的DCS、PLC、SCADA系統實現設備振動狀態的趨勢跟蹤和報警。
動態振動分析需要使用加速度傳感器，通過該傳感器可以獲得設備振動情況的頻率和幅值等詳細信息。
如果將動態振動分析和振動過程監控相結合，通過這套系統可以同時進行振動監控和振動情況分析，這樣更有利于日常生產工作的維護。

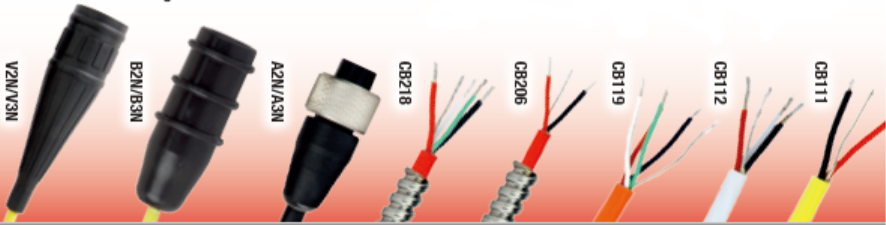

過程監控需要永久安裝的回路電流傳感器，例如LP202, LP204, LP252, 和 LP254系列，這些型號的傳感器輸出與振動速度成比例的4-20mA信號。可靠耐用的CB111型線纜（黃色Teflon®保護層）或CB206線纜（不銹鋼鎧裝）和V2B型（僅適用于CB111）B2N型,或 A2N型接頭可以將該4-20mA信號傳輸回PLC, DCS, 或SCADA系統。

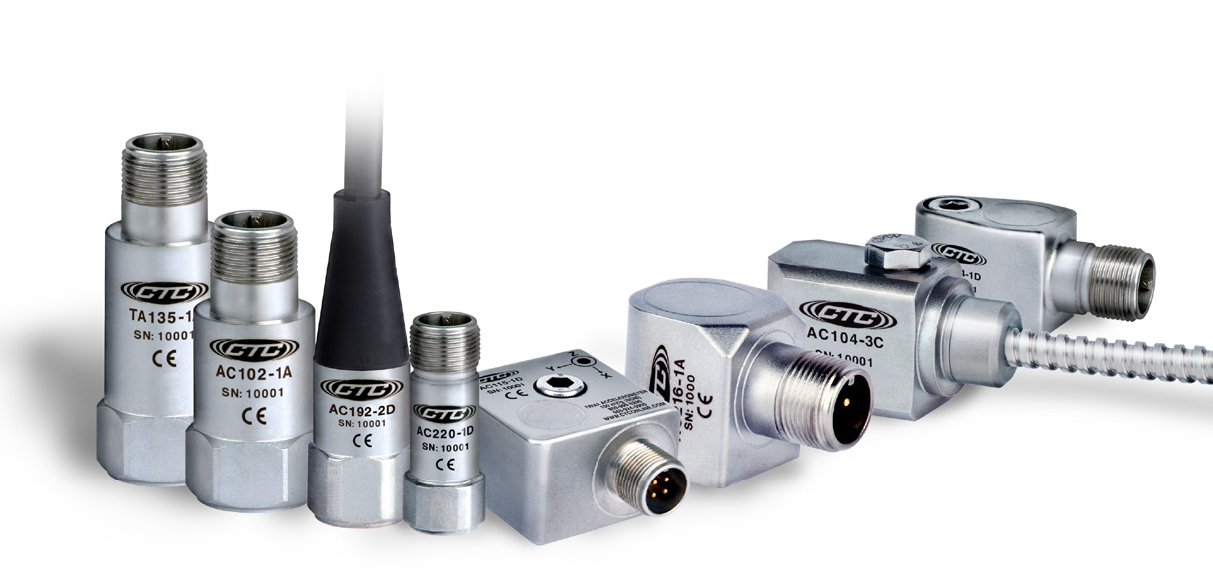

動態振動分析可以是便攜式測量也可以是永久測量。在便攜式振動分析的案例中，您需要數據采集器，加速度傳感器，安裝磁座，以及帶安全保護的數采線纜。如果采用在線振動監測分析，永久安裝的加速度傳感器例如AC102, AC104, AC192,和AC194將提供由設備產生的動態振動信號，通過對該信號的分析可以獲得設備的故障頻率和幅值，也可以判斷設備的健康狀態?？煽磕陀玫木€纜，例如CB111型線纜（黃色Teflon®保護層）或CB206線纜（不銹鋼鎧裝）和V2B型（僅適用于CB111）B2N型,或 A2N型接頭可以將該動態振動信號傳輸回在線振動監測系統。

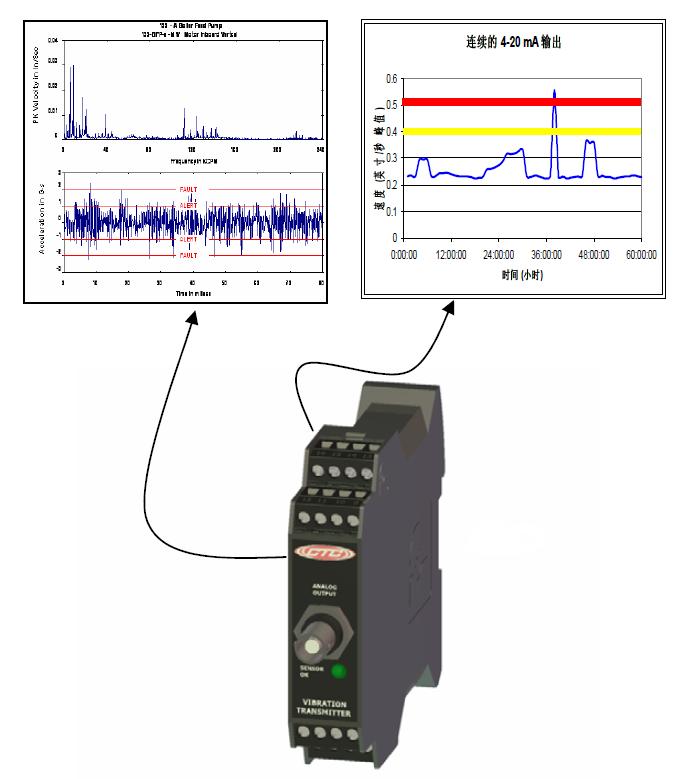

SC300系列信號調理單元可以用于雙輸出傳感器的調理。TA131, TA102, TA104, TA184, TA133, 和TA135輸出的動態振動和溫度信號都可以輸入到SC300系列。SC300系列信號調理器會同時將振動和溫度動態信號轉換為4-20mA信號，并傳輸?shù)紻CS, PLC 或 SCADA系統。該方案同時完成同一位置的振動與溫度的測量，且只需要一個傳感器，為設備的整體狀態提供了一個永久可靠的評估。
