風力發電機組和低速電機驅動的風扇，例如冷卻塔，有很多相同之處。風力發電機組基本上是一個大型低速風扇，但是它不是電能驅動，沒有將機械能通過減速箱驅動大型低速風扇，相反的，它提供機械能，通過加速箱驅動發電機產生電能。這個反向的過程帶有很多會產生振動的旋轉部件，長時間的損耗可能會導致最終失效。
? 不可能的工作高度
? 電能的損失很昂貴

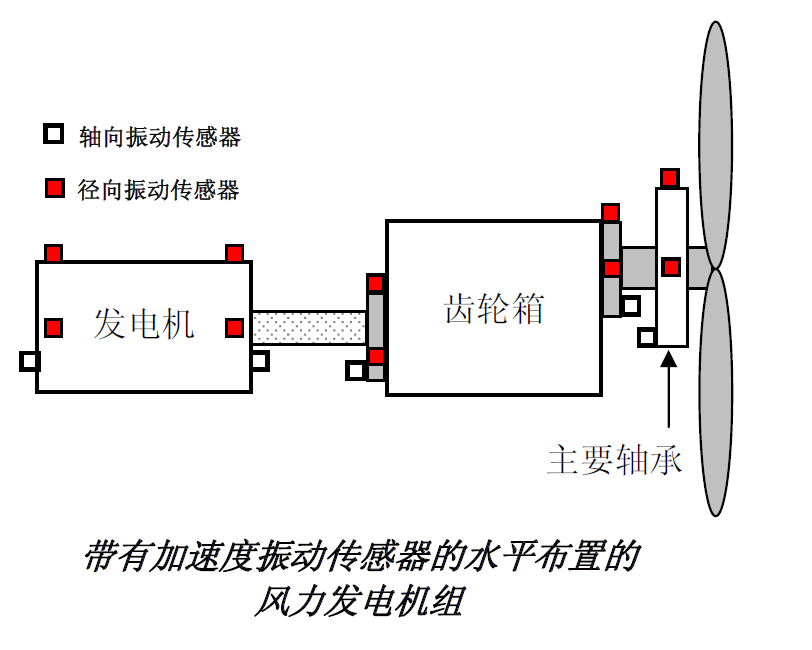

對風力發電機組來說，主要軸承，齒輪箱和發電機失效是不可以接受的。這些部件的替換將會非常昂貴，而且重量大，安裝地點是50-100 米的高空上。在風力發電機組上安裝永久型加速度振動傳感器可以檢測下述問題：
? 齒輪失效
? 齒輪磨損
? 葉輪振動
? 電子故障
? 不平衡
? 不對中
? 松動
? 共振

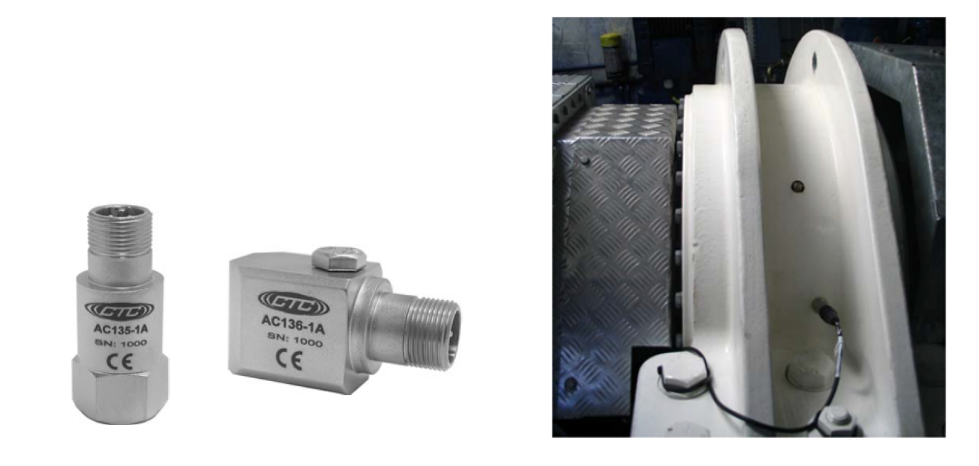

主要軸承和轉軸的速度大約是30-60 rpm。這也是齒輪箱輸入軸的旋轉速度。旋轉頻率范圍是0.5–1.0Hz的情況應采用低頻加速度振動傳感器。測量的范圍包括主軸旋轉頻率，葉片通過頻率，主軸承頻率，齒輪箱輸入軸軸承頻率和齒輪嚙合頻率等等。這些低頻加速度振動傳感器通?？梢蕴峁?00mV/g以及0.2–3000Hz的頻率范圍。如下展示了低頻加速度傳感器及其被安裝在水平軸上的狀態。

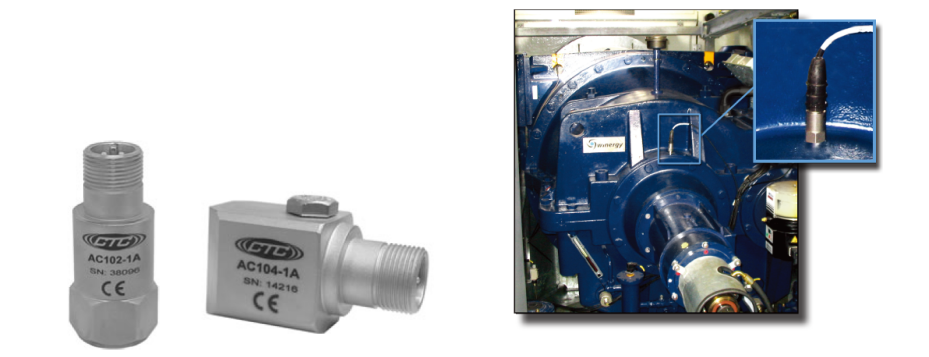

通用型加速度振動傳感器
齒輪箱的中間軸和輸出軸都會有比較高的旋轉速度，并且產生比軸承和齒輪嚙合更高的擾動頻率。事實上，輸出軸的旋轉頻率在通常情況下比輸入軸高50-60 倍。測量其帶動的齒輪箱和發電機組的高旋轉速度需要使用通用型加速度振動傳感器。通用型加速度振動傳感器可以提供100 mV/g 以及0.5–15000Hz的頻率范圍。

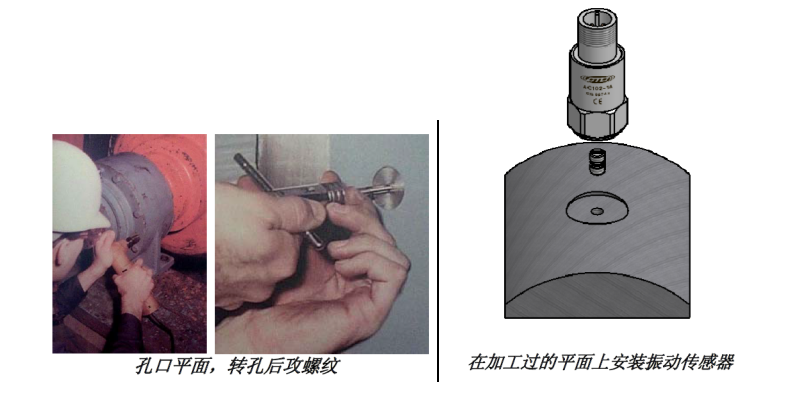

一般來說，振動傳感器的安裝固定是多樣的，我們可根據具體情況選擇采用磁座，膠粘，螺柱等多種安裝方式。風力發電機組通常在很高的塔上。其旋轉組件很難接近，因此最好是使用螺栓來安裝加速度振動傳感器。安裝平面例如主軸承，齒輪箱和發電機等都需要加工孔口平面，轉孔并攻螺紋以便安裝振動傳感器。這樣既可以保證振動信號有效的傳遞給傳感器，也可以保證傳感器工作的可靠性。

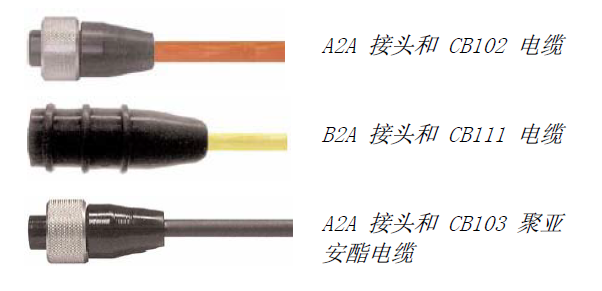

風力發電機組需要使用到可靠的 IP66 連接器，防止灰塵， 水或油的進入。A2A 軍用Style 接頭或B2A 密封型接頭可以給振動傳感器提供可靠的連接。特氟龍外套電纜或聚亞安酯電纜和接頭配合使用可以為振動傳感器提供完全的連接方案。
