車輪速度傳感器常用于汽車制造商配套使用。ABS車輪速度傳感器是車輛防抱死制動系統的一部分。該傳感器監控車輪速度，并與電子控制模塊配合使用，以防止車輪在制動時鎖定。
傳感器在安裝到車輛中之前需要進行測試，以確保它們符合規格要求?？蛻糇畛醯臏y試系統是使用示波器進行手動測試，這種測試方法存在一定局限性。首先該過程不是自動化的，必須手動測試傳感器。其次操作員需要查看示波器屏幕并確定功能?？蛻粝Ｍ麑⒃摐y試過程實現自動化，不但可以節省時間，并且能夠減少對操作員的依賴。同時解決手動過程限制了每次傳感器的測試數量。
解決方案：
USB-2020可以高達20MS/s/ch的速率采樣模擬信號。車輪速度傳感器以可變電流輸出占空比為40-60％的方波。使用100歐姆電阻器將電流轉換為電壓來測量傳感器的輸出。然后直接通過USB-2020的模擬輸入測量該脈沖序列。一次從兩個輪速傳感器收集該霍爾傳感器數據，并以4 MS/s/ch的速度對數據進行采樣。
選擇USB-2020是因為它具有高速測量功能以及對NI LabVIEW的無縫支持。隨附的LabVIEW驅動和例程支持靈活且簡易的配置和運行，從而縮短了總體開發時間。
成果：
客戶能夠減少一半以上的測試時間。同時，該過程實現了自動化，減少了對操作員的依賴。和基于示波器的系統上測試系統相比，上海凌茂電子科技的解決方案能用更少的時間完成驗證過程。
傳感器安裝在固定裝置上，在輪子運行時對其進行測量。 根據傳感器的工作原理，輸出信號為方波。

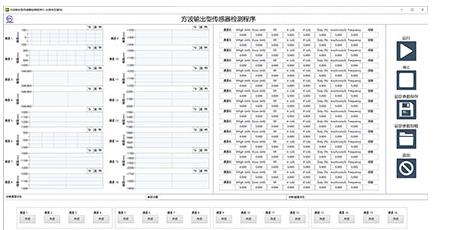

軟件界面在左側顯示通道的方波，在右側顯示統計信息。 在底部，有一些開關可以分別打開/關閉通道。 運行程序時，任何異常信號都會在界面中觸發警告。
