測試任務不僅需要測試電流、電壓、等物理參數，還需要同時采集視頻信號。同時我們還會用到位移傳感器和加速度傳感器，以測量機身的振動和噪聲參數。
GPS傳感器除了用于確定列車在城市鐵路系統中的精確位置外，還能提供速度，距離，方向等其它重要參數。

主要特點：

同步記錄電壓，電流，位移，加速度，GPS參數，CAN-bus數據和視頻圖像
DEWE-CAM用于記錄受電弓及第三軌的接觸點運動情況
GPS傳感器用于記錄高速GPS數據
各種參數在屏幕上實時顯示
數采系統堅固耐用，適合車載測試
任意速度重放測試數據，方便深入分析
隨時隨地出具測試報告

測試系統概覽

每一輛現代化的汽車都配備了先進的駕駛輔助系統（ADAS）, ADAS測試的挑戰之一是在測試縱向控制系統時,精確測量車輛之間的相對位置和速度。此外，在側向控制系統的測試過程中定位汽車的位置難度很大。DEWETRON數據采集系統能夠同步采集總線信號，模擬信號，以及視頻信號，使測試更簡便，數據結果更加準確。

應用實例: 受電弓集電靴測試

可以測試移動目標（車輛）之間的相對位置和速度，同時，保證這些所有測試信號的同步性。無論是測試受電弓還是集電靴測試中都需要加裝一個攝像頭用于采集受電弓或者集電靴視頻，視頻信號發揮了非常重要的作用，因?yàn)槲覀兛梢酝ㄟ^視頻了解集電靴與第三根鐵軌接觸的情況，受電弓與電網的接觸情況，以及列車受到的影響。當然，視頻信號只有與其它傳感器信號（如：電壓、電流、位移、位置信息等）同步記錄，才會發揮最大作用。德維創數采能夠做到這一點。

攝像機安裝

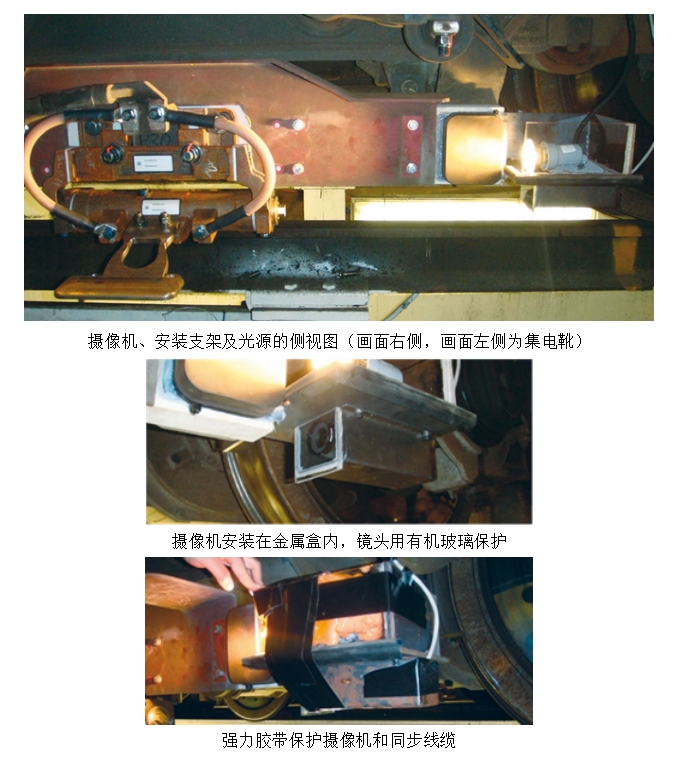

由于許多測試要在城市周邊并且是在夜間進行, 我們必須為集電靴安裝一套照明裝置。一般情況下，安裝攝像機和照明裝置的鋼支架需要安裝在集電靴附件，但是必須保持一定的距離，以防止產生電弧而損壞電子系統。
如果安裝支架足夠堅固，在支架上可以安裝幾個加速度計 (或者一個3軸加速度計),  記錄三個方向的振動。
將攝像機安裝在支架下邊，而將照明裝置安裝在支架上部是比較合理的。這樣，攝像機和集電靴之間就不會有障礙物影響。
攝像機需要安裝在金屬保護盒內，然后在在支架上固定。攝像機正對的保護盒的一面為有機玻璃，以防雨淋或雜物撞擊攝像機。
最后，在安裝支架的兩側安裝有機玻璃保護板，在保護板之間填充膨脹泡沫，外部再用強力膠帶加固。

電流傳感器安裝

只需選擇足夠量程的AC/DC電流傳感器，將其牢固地安裝在火車下方, 可以測量集電靴的電流。

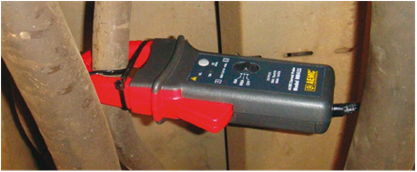

圖為安裝在火車下面的電流鉗。電流鉗使用9V電池電源，可以連續使用數天。為了更加方便，電流鉗也可以使用DEWETRON數采供電。

加速度計

對于車輛橫向控制系統，例如車道偏離警告或車道保持助手（LDW / LKA）的測試，測量系統需要計算車輛與固定物體（例如車道，路緣或交通標志）之間的相對位置，角度和速度。同時，在這種測試中，視頻數據的同步采集尤為重要。前面講過，加速度傳感器可以安裝在固定攝像機的支架上，但支架需要足夠堅固。如果不夠結實的話，列車高速運行時，支架會變形、彎曲，從而導致加速度測試數據過大。

測試中，使用2個加速度計測量垂直加速度和側向加速度。加速度計膠粘在支架上。

拉線式位移傳感器可以方便而精確地測量懸架與車體之間的位移。TRION-MULTI等DEWETRON模塊可以直接為拉線式位移傳感器提供激勵電源。

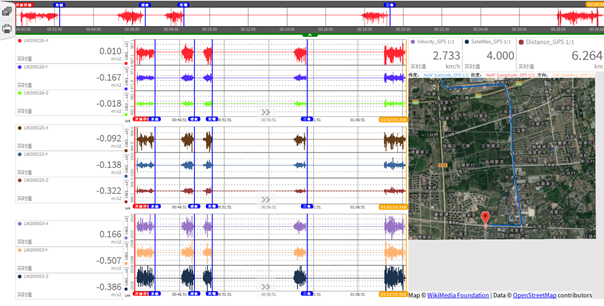

測試結果

列車實時車速
行駛距離和行駛軌跡
振動分析及人體舒適度
噪聲和加權聲級計
牽引電力參數計算，如功率、諧波、效率等。
懸架振動及位移
同步視頻信號
車載總線信號

l 測試實例1：

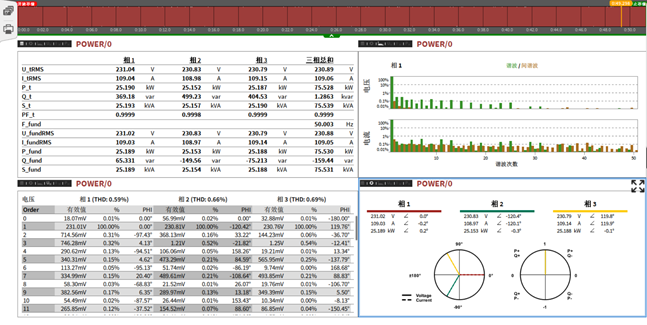

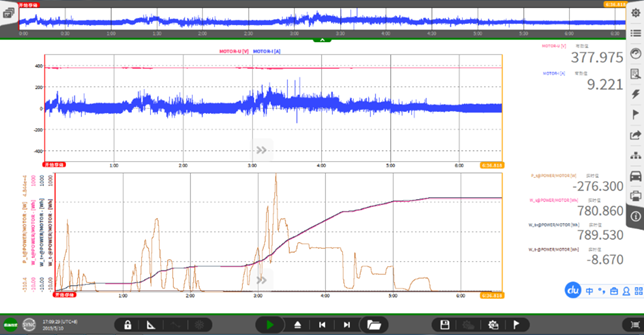

不同速度下的電機功率、諧波、有效值等電力參數測試。

小結：

DEWETRON數采設備在整個測試中實現了運動狀態記錄，振動、噪聲及電能分析，可實現現場監控或遠程監控。并且通過GPS和網絡能夠完成多臺數據采集儀同步數據采集，測試過程中可以靈活的編寫報告，最終完成機車的測試工作。
