隨著技術的發展，當今對于電動機和傳動系統的效率和動力要求非?？量?。因此，在研發和測試過程中，電流和電壓的高度動態測量，在線計算功率與效率是必不可少的。尤其是在電氣元件、電 機、傳動系統或整車的開發過程中，必須存儲原始數據以進一步分析功率參數。成本限制、資源有限以及OEM 市場新的競爭者增加了決策者和用戶的壓力。

為了應對這種壓力，市場需要一種創新的，節省時間的，易于調整的測量技術。傳統的功率計和傳統的用戶界面在滿足不斷變化的技術需求方面已經變得捉襟見肘。

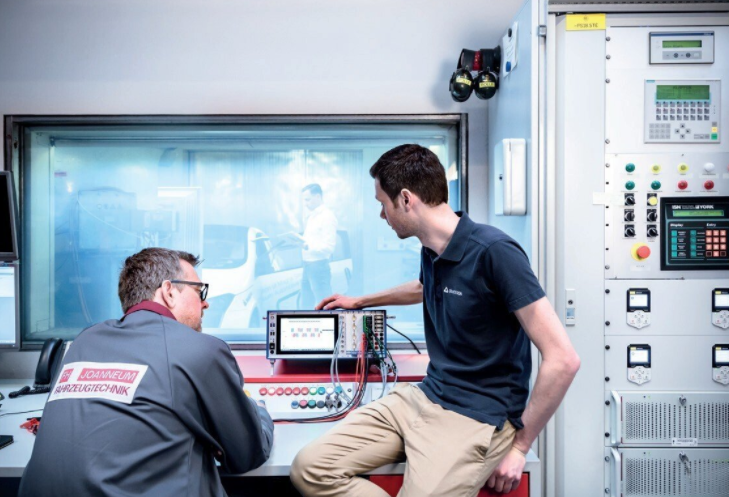

圖一 使用中的DEWE2-PA7

本文旨在介紹電動機和傳動系統測試中的典型問題以及DEWETRON使用新的硬件和軟件技術帶來的解決方案和優勢。這些新技術有助于解決當今在效率，精度，成本和時間要求方面的挑戰。

模塊化和靈活性

如今的高效能傳動系統中已普遍使用6相或9相電動機。因此使用以前傳統的功率分析儀已無法對傳動系統進行整  體分析。此外，傳統的功率分析儀需要昂貴的費用才能實現擴展與同步，還需要額外的軟件授權以及計量校準費用。DEWETRON公司的兩款高性能功率分析儀DEWE2-PA7 和DEWE3-PA8可以滿足工程師和測量技術的發展需求。

僅需一臺DEWETRON功率分析儀就有多達16個高精度功率測試通道，功率計算可分析9相系統，可對多個功 率組（直流或交流）進行在線或離線功率分析，并完全同步地對機械和環境參數（例如速度，扭矩和溫度）進行分析，完整地完成對電動機，電池，逆變器，整個傳動系統以及整車的測試分析。DEWETRON功率分析儀通過無與倫比的模塊化和靈活性可以替代多個系統來完成它們的任務。使用一套系統可以減少培訓和調試時間，節省計量校準和軟件授權的費用，節省寶貴的開發時間，并確保所有數據都有統一的數據格式。

圖二： DEWE3-PA8 功率分析儀

高動態使得測量量程設置變得簡單

在電動機的開發和測試過程中，需要進行大量的測試來確定電動機的穩定性，性能和效率。在這個測試過程中動力傳動系統會在各種場景下啟動，并在性能指標的幫助下進行評估。使用傳統的功率分析儀，如果選擇一個很寬的測量范圍來適應不同場景下的測試信號。這會導致在低負載時，精度不夠準確。因此必須根據不同場景修改配置，這就增加了配置所需要的時間，使得測試臺被一段本來不需要耗費的時間阻塞。

DEWETRON采用動態的，高精度的高電壓輸入通道，僅需一個測量量程就可以精確的測試從幾伏到+/-2000VPeak的高電壓.使得其不再需要調整測量范圍。另外，這也就避免或減少了設置“正確”量程時的錯誤與時間。此外，消除了測 量范圍轉換（過渡范圍，無連續測量數據）的缺點。

高效地配置以及避免接線錯誤

隨著測試或測試結構越來越復雜，潛在發生接線錯誤和“配置錯誤”的可能性越來越高。最糟糕的情況，這可能導致數據無法使用，需要重新測試，從而增加無法計算的成本。

DEWETRON的測試軟件OXYGEN及其功率計算選項，可以直觀地，邏輯地將各個電氣系統分配到功率計算組，靈活地將物理輸入分配到各種預定義的電路中。各個參數可以在配置時可視化，使得在實際測試之前就能檢查到接線錯誤。因此，可以在不改變物理電壓和電流輸入的情況下及早、快速地識別故障并在軟件配置中解決。

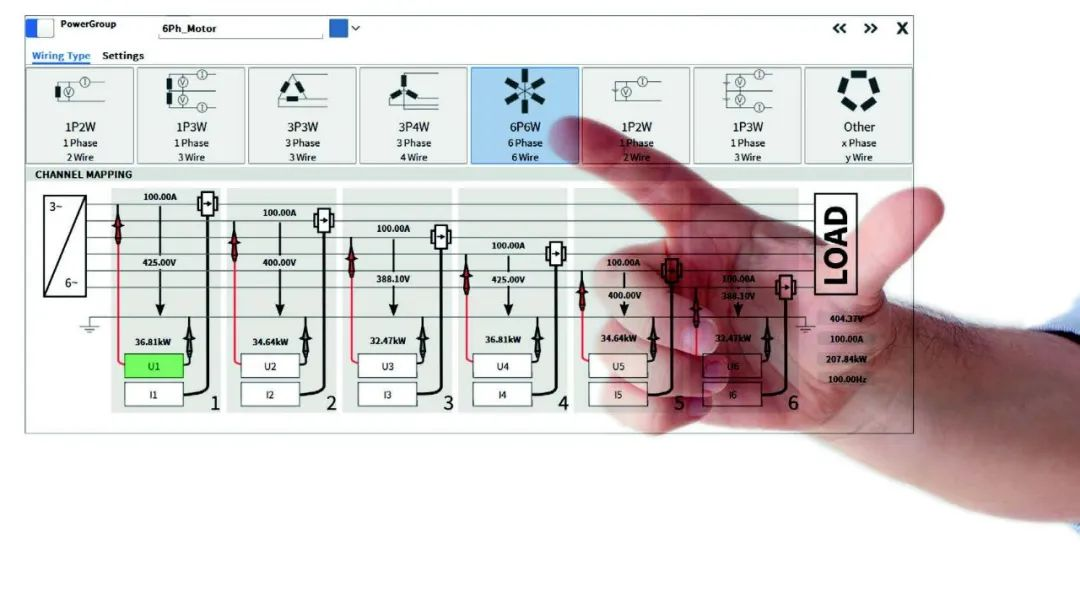

圖3: 方便配置的功率組

DEWETRON解決方案

憑借DEWE2-PA7和DEWE3-PA8以及整個DEWE2和DEWE3系列設備，DEWETRON為專業人士提供了高性能，高精度，用戶友好的，具有直觀的操作和簡單配置的“工具”。無論是在實驗室內使用還是完全集成到測試臺架或是 自動化系統中，DEWETRON數據采集系統以其靈活性，配置的便利性，多種智能接口和協議（如XCP，SCPI或EtherCAT）確保操作的直觀性，遠程控制甚至是測試程序的自動化來取得工程師們的信任。無論是測試單個或多  個電動機還是電池或逆變器，DEWETRON功率分析儀是如今和未來電動傳動系統測試的最佳選擇。

優勢

單個功率分析儀中可進行多達9相的多相功率分析（通常只有3相或非常費事的后處理）。

同時在線計算多個功率組的直流或交流功率（基波頻率可達200KHz，其他功率分析儀通常只到900Hz）。

在功率分析計算中在線確定多達16個功率組的效率和性能（通常只有4-6個功率組）。

可變的同步源（通常同步源是固定的）。

原始數據無間隙存儲（通常只能存儲一段時間內的統計值）。

即可單獨使用又可集成的功率分析儀（多種應用于汽車測試的機箱）。

最先進的接口和協議使其可以方便地集成和遠程控制（rXCP，ASAM，MDF4，SCPI）。

節省開支與時間

僅用一個數據源和一種數據格式，替代2-3個舊系統（數據記錄儀，示波器，瞬態記錄器，功率計）。

顯著降低培訓，計量校準，維護和軟件授權的成本（分析整個傳動系統只用一套系統和一套軟件）。

簡單的配置和操作可節省大量時間，從而為其他重要的任務釋放資源。

通過準確，可靠，可追溯的功率分析提高效率，減少損失。

通過標準接口與協議可方便省時地將其集成到自動化系統中。
