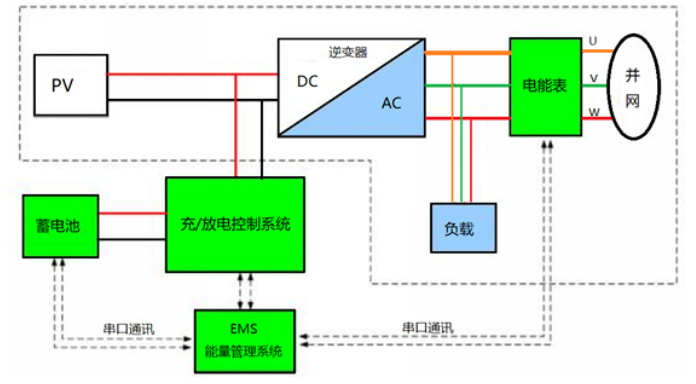

下圖所示為共PV母線光伏儲能示意圖，我們以此為例，介紹DEWETRON的測試解決方案、測試參數以及優勢：

測點.1：PV組件

可按照IEC60904標準對PV的直流輸出Vdc和Idc進行測試，獲得光伏組件的電流和電壓特性。并基于原始電流電壓值，計算得出功率P、電量W。

此外，DEWETRON的多功能功率分析儀可以測試除電壓、電流外的多種模擬信號，因此連接光照傳感器并使用太陽模擬器，可對光伏組件的光譜響應、等效溫度等特性進行測試。
電流、電壓、功率、電量
光照強度
溫度

測點.2：DC/AC逆變器

逆變器為光伏發電系統中較為重要的核心部件，用于將PV組件的直流電轉化成交流電，以便并入電網或驅動交流負載。因此，對于逆變器的測試內容較多，測試和計算參數也較為復雜。
DEWETRON的OXYGEN電力分析軟件，可以同時測試多組&多相電力系統，支持直流、交流、星形接法、三角接法、2表法等不同的接線方式，并以0.04%的計算精度，得到以下參數：
原始波形曲線（高達10MHz的原始波形）
電流/電壓有效值RMS
有功功率P，無功功率Q，視在功率S
功率因數PF
諧波/間諧波
電能W
效率η
閃變（Pst、Plt、Dc、Dmax、td）
正序、負序、零序分量
三相不平衡
頻率F
電壓瞬變上升/下降時間

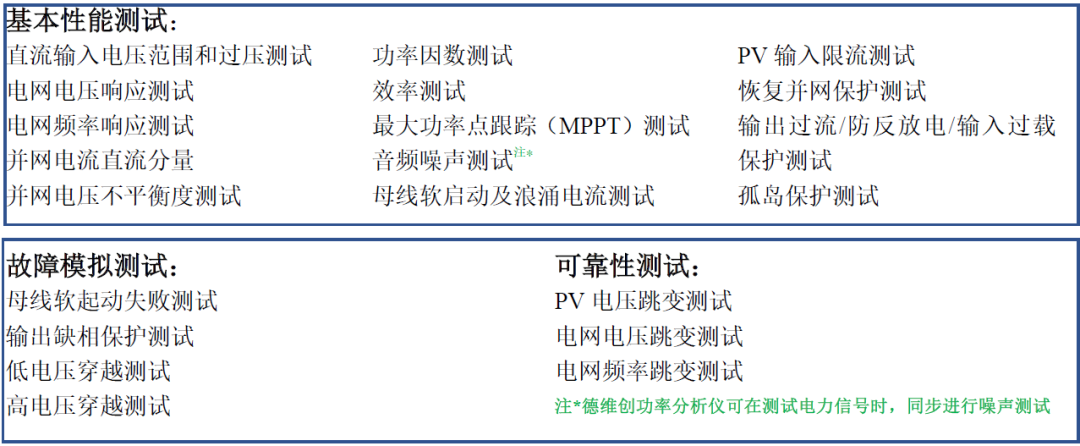

支持的逆變器測試類型包括：

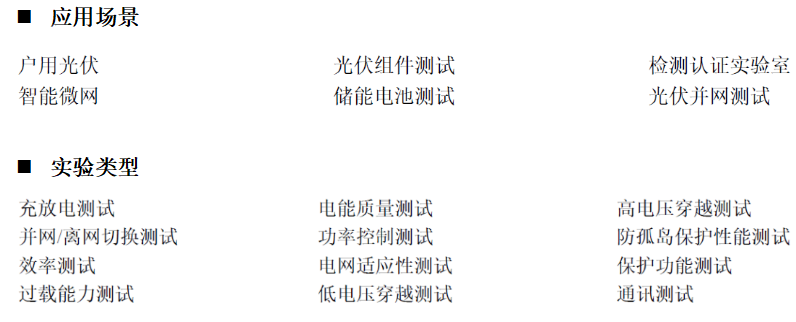

測點.3：儲能測試

對于儲能及蓄電池系統測試，DEWETRON多功能分析儀可以測試電池的充放電特性、充放電量、充放電狀態等不同參數。通過數字IO接口，可以測試斷路器、繼電器等開關系統的通斷狀態，并可以通過MODBUS/TCP及CAN協議，讀取并存儲EMS等設備的測試統計及控制參數。

儲能系統測試參數：

電壓/電流
功率P
電能W（存儲電能W+，釋放電能W-）
直流紋波
充/放電時長
充/放電效率

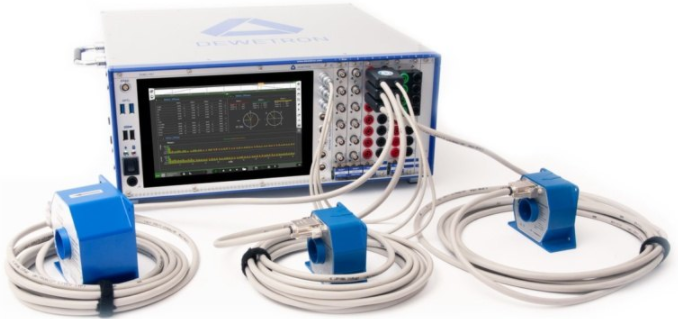

德維創多功能功率分析儀優勢

配置靈活，支持多種測試類型

測試通道數量靈活，可實現單機箱4電壓/4電流至32電壓/32電流配置方案；
可同步測試轉速、轉矩、溫度、噪聲、振動等信號，并在軟件內進行相應的分析；
支持USB攝像頭和高速攝像機，可以保存記錄整個測試過程；
多種機型，適用于分布式測試、外場便攜實驗、臺架集成測試。

強大的電力測試板卡

高達2000V的電壓直接輸入，讀數精度0.03%，無量程誤差；
支持各種類型電流傳感器采集及供電；
采樣率高達10MHz/通道，且所有通道可同時使用最大采樣率采集存儲。

功能強大的OXYGEN測試分析軟件

基于windows的軟件，簡單易操作，例如LVRT跌落時間光標直接讀??；
在線/離線電力組計算，用于光伏和儲能測試的計算參數類型齊全；
支持高達10MHz的原始波形數據連續存儲；
強大的數據后處理，可基于原始數據進行統計、濾波、公式等在線和離線運算；
測試數據批量處理/批量導出，便于數據分析和報告生成。

支持多種通訊方式

測試通道數量靈活，可實現單機箱4電壓/4電流至32電壓/32電流配置方案；
可同步測試轉速、轉矩、溫度、噪聲、振動等信號，并在軟件內進行相應的分析；
支持USB攝像頭和高速攝像機，可以保存記錄整個測試過程；
多種機型，適用于分布式測試、外場便攜實驗、臺架集成測試。

n 測試界面展示

圖1. 靈活的顯示界面（自定義）

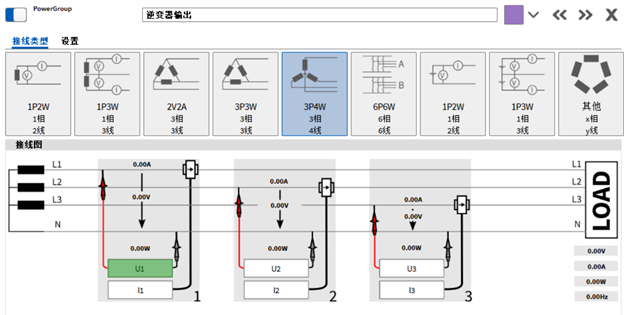

圖2. 多種電力測試接線方式

圖3. 多種波形數據標記用于實驗報告
