旋轉機械動平衡與狀態監測解決方案是確定，預測和預防旋轉型設備故障的一種檢測工具。實施設備振動分析將會提高設備的可靠性和工作效率，減少停機時間，消除機電故障。旋轉機械動平衡與狀態監測解決方案是全球通用的工具，用于確定設備故障，設定設備維修計劃，使設備盡可能長時間地正常工作。

旋轉機械動平衡與狀態監測解決方案適用的設備包括：轉軸，電機，泵組，風機，齒輪箱，壓縮機，渦輪，輸送帶，輥筒，發電機及任何帶有旋轉組件的設備。

旋轉機械動平衡與狀態監測解決方案包含多功能動態信號采集模塊，振動加速度/速度/位移傳感器等硬件，以及自研且可根據用戶需要定制的旋轉機械動平衡與狀態監測軟件組成。

硬件組成

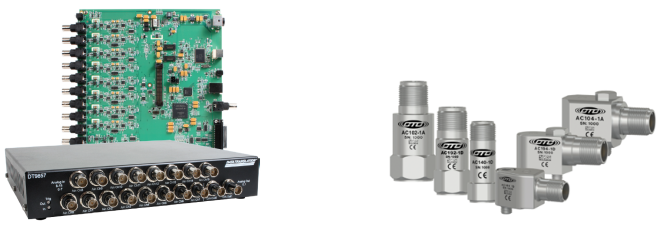

多功能動態信號采集模塊，振動加速度/速度/位移傳感器

相關參數：

l 16 路 IEPE 傳感器輸入，4mA 恒流源，BNC 接口。

l 24 位ADC 同步采集，每通道最大采樣率 105KHz；

l 16 路數字 I/O；

l 輸入量程：±10VDC；

l 1 個轉速通道，1 個計數器/定時器通道。

軟件功能

一：數據采集部分功能

1 傳感器參數設置

可對加速度傳感器，速度傳感器，電渦流傳感器，轉速傳感器等多種傳感器的基本參數和屬性進行設置，包含但不限于以下功能，也可根據客戶需求進行定制擴充：

? 傳感器靈敏度設定；

? 傳感器 IPPE 開啟；

? 電壓或者加速度或者位移等信號的單位設定；

? 量程；

? 輸入耦合方式；

? 傳感器單位可切換（如速度傳感器mm/s 切換為 μm）；轉速傳感器可采集光電信號；

? 轉速、各信號之間時間同步 （硬件設備是同步采集卡）

? 任意通道可設為鍵相信號 （小于硬件16通道可以滿足）

? ……

2 數據采集參數設定

可根據客戶需要進行數據采集設置，包含但不限于采集模式，采樣頻率，文件保存等功能：

? 連續采集模式（采樣率，幀長度等參數；

? 采樣頻率可設置，升降速轉速、時間間隔；

? 當開啟采集后，其他操作（如調取歷史數據）不影響數據繼續采集；

? 可以滿足保存上次參數配置文件/工程文件配置信息。

3 數據展示

數據采集的過程中可以展示時域信號；或者計算結果；基于當前采集數據幀；

4. 數據保存

? 數據采集實時保存，突發情況（如斷電）不影響已采集數據；

? 歷史數據文件較大時不便傳輸，可提取其中部分?jǐn)?shù)據另存。

? 數據可導出為Excel、txt等格式。

? ……

二：數據分析功能：

頻域分析模塊：

? 時域展示

? 原始數據的積分和微分

? 頻域分析模塊

? 頻域展示（FFT）

? 峰值提取

? ……

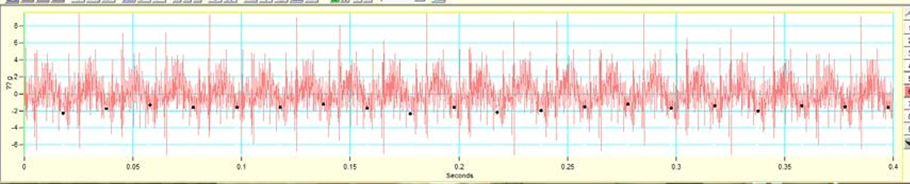

時域展示（幅值/時間）

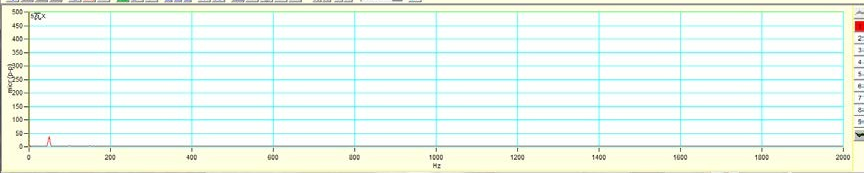

頻域展示（幅值/頻率）

三：軸心軌跡分析模塊：

? Orbit plot （軌跡圖）

? Waterfall （瀑布圖）

? Bode圖

? Polar （極坐標圖）

? Strip chart 歷史曲線圖 （幅值、相位、間隙電壓等，拖動游標顯示數值，多游標，一個窗口可以多曲線疊加顯示為 后期收費升級功能）

? Shaft centerline（軸中心軌跡）

? 數據列表

? 層疊圖 （waterfall 瀑布圖）

? TimeWaveform（波形圖）

? 數據分析提取模塊，指定頻帶范圍的overall 數據

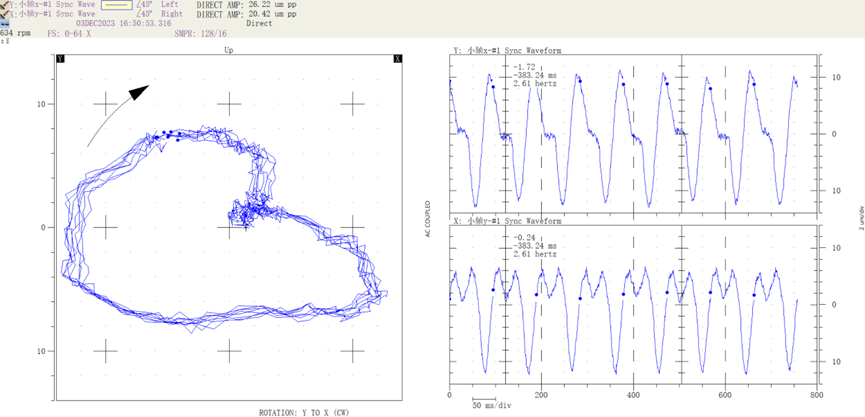

Orbit plot（軸心軌跡圖）

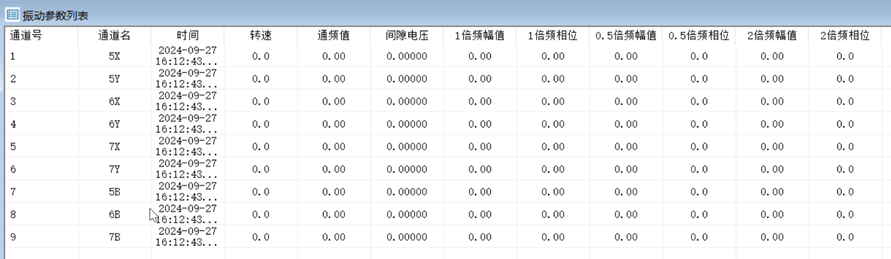

數據列表

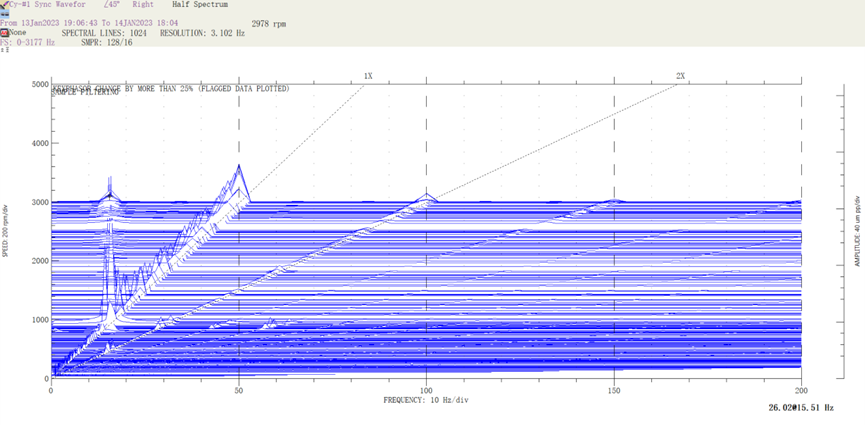

層疊圖

客戶推薦

? 電廠，電科院等相關電力企業；

? 高校研究所機械相關專業領域；

? 化工機械，船舶等旋轉機械設備監測領域等
