圖1 主回路系統圖

n 系統功能

數據采集系統要求：

1、 數據采集系統可實現同時對一整個試驗臺架進行數據的同步記錄，相關硬件設備包含行業內常見的環境試驗箱、液冷機、電源、數據記錄儀等等。

2、 數據采集系統需滿足至少1000Hz采樣率的采集要求，并達到各設備間的信號同步。

3、 數據采集系統包含系統軟件、數據記錄主機和數據查看上位機等所有軟硬件設備及連接線纜，可實現數據的實時顯示、查看和儲存，并可對歷史數據進行調取和查閱。

n 軟件界面與功能

所有設備通過以太網連接到交換機，然后通過交換機將數據統一上傳至工控機，通過工控機進行設備通信從而進行三條回路的數據采集和展示還有數據保存。

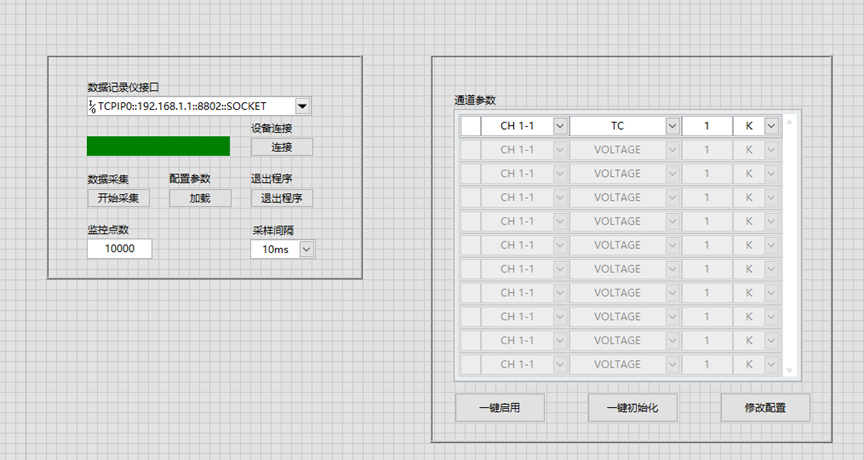

數據采集配置界面

通道設置與布局

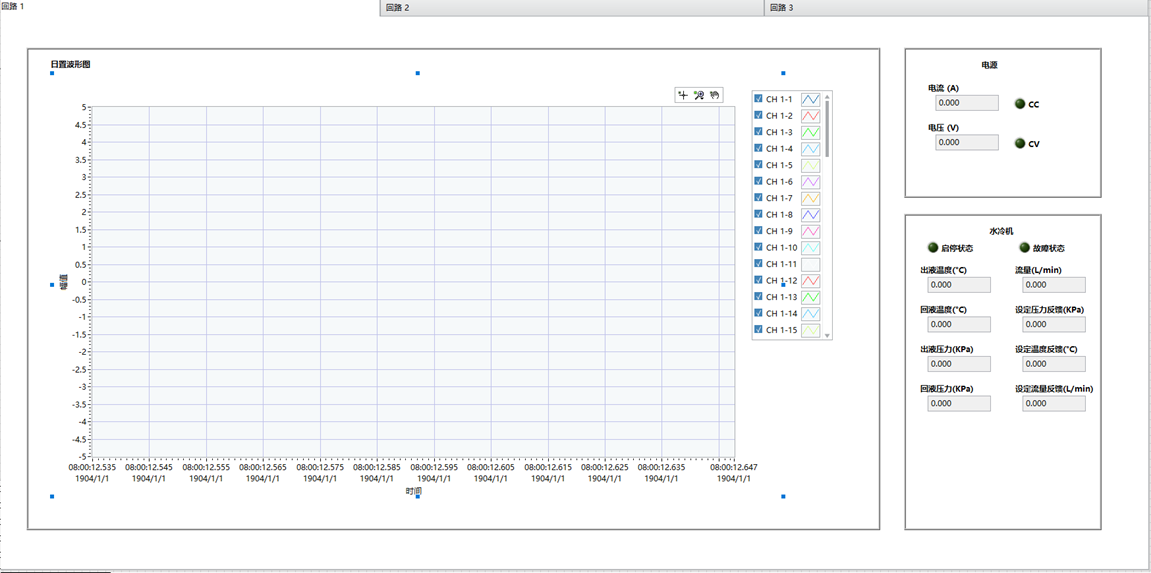

數據采集與分析
