產品介紹
DEWETRON混合信號功率分析系統是用于高性能功率分析的最好的解決方案。高達10MS/s的采樣率@18位分辨率最高的通道密度。
0.03%測量誤差
最多10毫秒/秒@18位采樣率
多達16個不同的功率相位
原始數據記錄
第四類安全措施
產品型號：

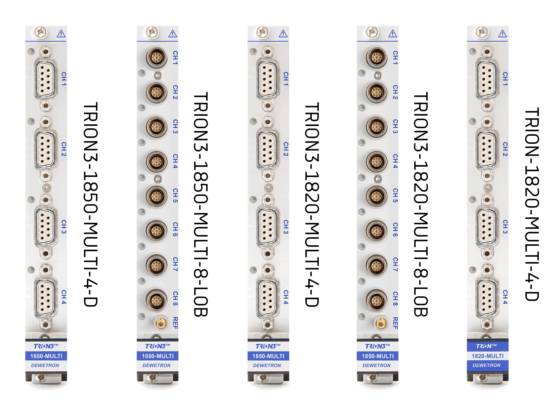

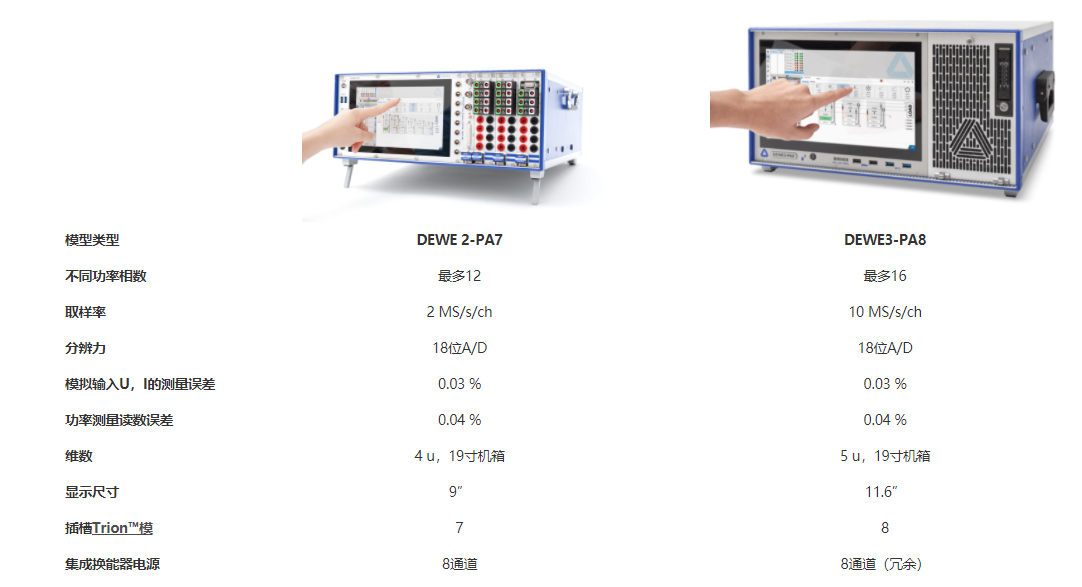

由于DEWETRON的模塊化設計，任何基于Trion/Trion(3)的數據采集硬件都可以成為功率分析儀。您可以在兩種功率測量模塊中做選擇，每一種都具有8個輸入通道和18位的分辨率。由于其獨特的模塊性，功率測量模塊上有4個通道可以配備不同的用戶可替換的子模塊，用于直接測量電流或電壓。因此，幾乎任何類型的電壓或電流傳感器都可以連接到DEWETRON功率分析系統。在下面的比較中，您可以看到DEWETRON的專用功率分析機箱。
產品特點：
準確度
得益于測量誤差僅為0.03%，功率分析系統可以達到非常高的精度，即使是在利用小量程。整個分析過程都保證了高精度。

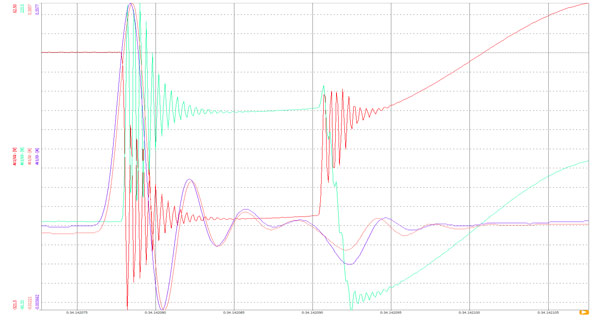

高動態范圍
快速采集速率高達10MS/s和18位的AD轉換分辨率，以及最佳的線性信號調理，在整個高達1000V和20A的輸入范圍中提供最高的動態性能，都是為了您所有的動態應用提供盡可能高的精度。
多功能功率分析系統
一臺DEWETRON功率分析系統是一個完整的解決方案，它可以同時分析多個電機、逆變器或整個驅動鏈路。功率分析系統有多達16個不同的功率相位和計算功率參數的能力，即使是多相電機（多達9相）也可計算分析，這使得DEWETRON功率分析系統成為一臺多功能的功率分析儀。

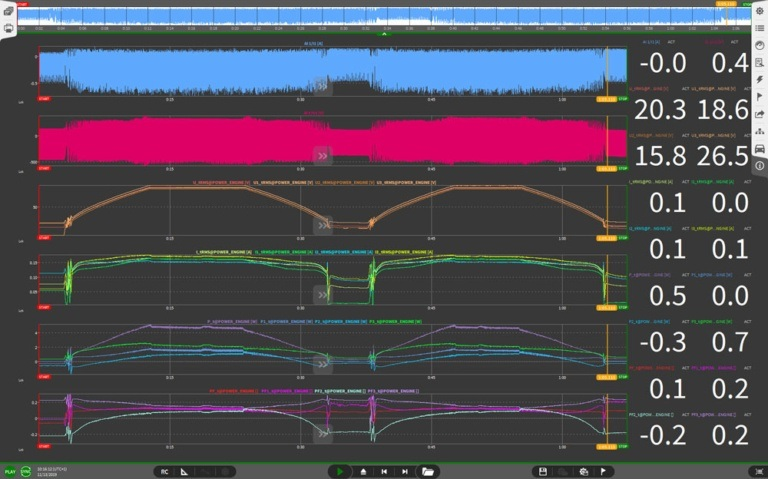

原始數據記錄/波形記錄
如何即記錄波形數據的混合信號又進行功率分析？一臺DEWETRON功率分析系統就包含了所有?？煽康臒o(wú)堵塞原始數據記錄任何模擬或數字信號，同時高性能地計算多組功率數據。

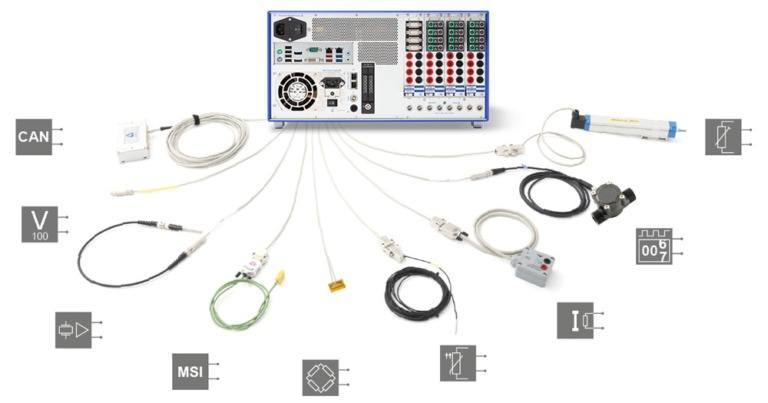

我們的功率分析系統也是混合信號記錄儀，這意味著對于所有輸入信號您只需要一套系統：
?模塊和混合信號輸入
?隔離高壓電流輸入
?高性能輔助輸入(例如轉矩、速度、振動)
?CAN接口與輸入輸出功能
?以太網上的EtherCAT和XCP、SCPI
?用于低動態信號的高速輸入(例如溫度)
?PTP，GPS，IRIG同步
?計數器

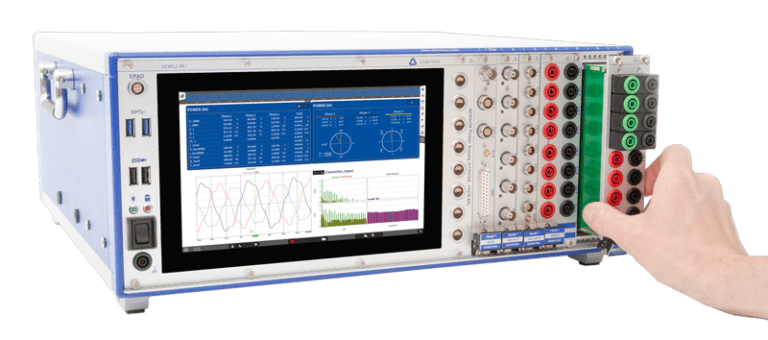

功率分析系統可以通過多種方式擴展通道。如果功率分析系統上有空余的插槽那就只需要再加一個Trion?模塊，或者使用TRIONet可以獲得更多的通道數。數據在所有通道之間自動同步。
如果需要更多的通道數，您可以輕松地使用DEWE2機箱獲得更多的通道數，或者利用 CPAD或EPAD模塊 加入靜態輸入信號。

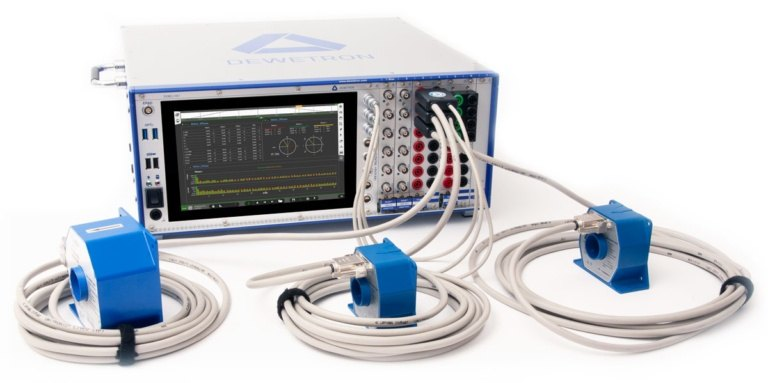

集成變送器電源
功率分析系統上集成的電源（冗余的）可以為8個電流傳感器供電。功率分析儀上集成的電源可以讓工程師免去一個額外的電源箱，將傳感器直接連接到功率分析系統上。
電源兼容大多數普通的傳感器（±15V或±9V），即使供電要求很高的傳感器（如零流量傳感器）也可以通過這個優越的電源供電。
智能接口技術使得功率分系統儀易于集成到自動化系統和測試臺架環境中，同時保證可靠的數據傳輸，通過基于TCP/IP的協議（如ASAM）和文件格式使用遠程空置和遠程配置。
OXYGEN軟件
OXYGEN測量測試軟件無縫地將通過多種、完全同步傳輸?shù)玫降男盘?hào)數據集成到進行功率分析的計算中。
?1-9相電力系統(1P2W，2V2A，3P3W，3P4W，6P6W，…)的分析
?幾個電力系統在邏輯上被歸納為功率組。
?無間隙逐周計算，無盲點。
我們的功率分析儀可選擇提供EN ISO/IEC 17025認證。校準和調整是在奧地利格拉茨的DEWETRON總部認可的校準實驗室進行的。
遵守行業標準
根據行業標準，對諧波、諧波、高頻以及電壓波動和閃變等進行了分析。
?IEC61000-4-7
?IEC 61000-4-15
?IEC61400-21
DEWETRON為市場上的電力分析儀提供了CAT IV的最高安全等級。
*詳情見產品手冊
