產品特點：
DEWETRON提供的OXYGEN采集分析軟件包含觸摸屏或者經典鼠標&鍵盤模式。經過長期應用考驗，數據采集，瀏覽和分析工作樂趣十足。
產品應用：
結合DEWETRON品牌下所有數據采集與功率分析硬件使用。
產品介紹：
DEWETRON提供的OXYGEN采集分析軟件功能豐富，操作簡便；支持長時間連續存儲、觸發存儲；數據存儲中數據回放，邊存儲邊分析；多樣化的測試顯示界面；多種分析方式：多種數據導出格式，excel 、 txt 、 mat 、 dat 等快速報告頁生成；支持數據傳輸及二次開發；功能概述
數據采集是OXYGEN的核心功能之一。它能夠連續并同步地從幾個輸入獲取數據：模擬、數字、編碼器、CAN、以太網、視頻、GPS等等。
采樣率可達10 MS/s
數字和編碼器數據輸入，包括機械轉速和角度測試
通過DBC解碼的CAN(FD),包括J1939，并兼容VECTOR選項
通過以太網接受外部的傳感器數據
來自USB或GigE攝像機的視頻數據
基于Trion?、Genesys adma或OxTS RT系列的精密gps定位數據
OXYGEN的第二個核心功能是強大的數據記錄功能。只需觸摸記錄按鈕，所有獲取的數據都可以存儲在一個數據文件中。有了合適的硬件，您就可以達到高達1 GB / s的數據速率，而不必擔心丟失任何數據。

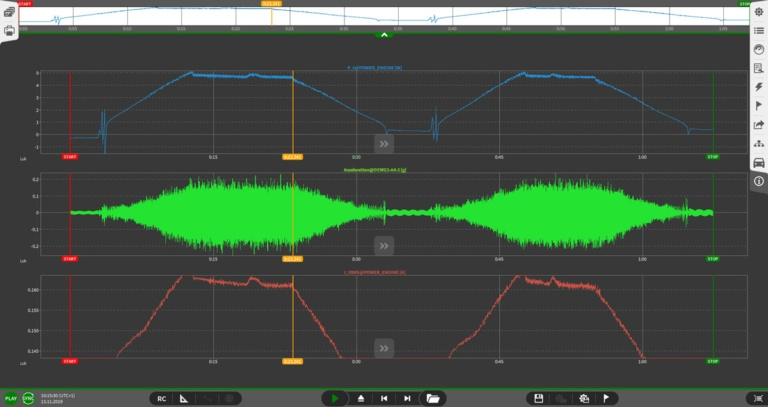

在記錄過程中回放數據
文件分割功能，基于時間，事件或者絕對時間進行數據分割
通道可以獨立設置采樣率
每個通道都可以設置特定的存儲選項，波形或者統計值
可以在任意64位操作系統電腦上安裝軟件，便于數據處理觀看
旋轉機械振動以及噪聲分析的模塊。此功能將您的OXYGEN變成了完整的階次分析儀器，用于計算和可視化頻率和階次頻譜與速度的關系。
可同時進行頻域和階域的分析
智能重采樣算法，可準確，快速的得到結果
可選速度范圍從60 rpm到100,000 rpm
階次分辨率從0.01到1，計算重疊率可達90％
過記錄儀或者XY記錄儀顯示抽取的階次

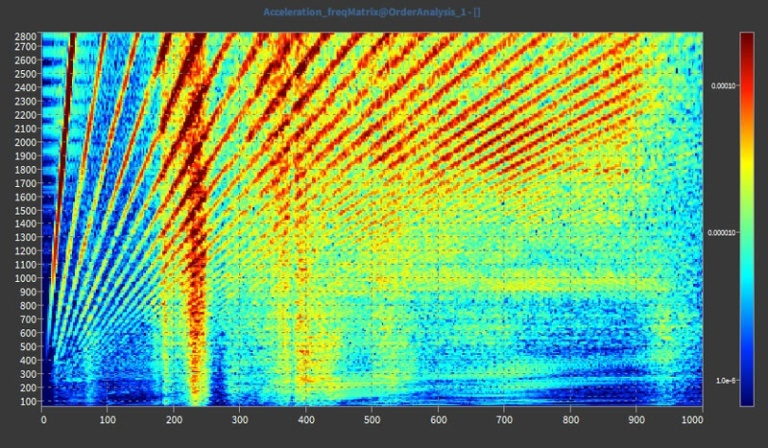

結果矩陣在強度圖上可視化
將您的DEWETRON測量設備變成功能齊全的功率分析儀。此功能是我們PA系列設備的核心功能，但也可用于任何其他設備。其靈活性和功能范圍在市場上非常出色：
1-9相電源系統分析（1P2W，2V2A，3P3W，3P4W，2x 3P3W等）
邏輯上將幾個電源系統歸納為電源組
無間隙逐周期計算，無盲點
獨特的基頻檢測和延遲補償，可確保結果的最高準確性和可靠性
基本功能：電壓，電流RMS，AVG，基波和對稱分量，有功/無功/視在功率總和，基波以及能量
?進階的功能：諧波（IEC 61000-4-7），閃變（IEC 61000-4-15），閃變發射（IEC 61400-21）和機械功率/效率
專業功能：滾動計算符合FGW-TG3（TR3）要求
功率分析也可離線使用（來自OXYGEN 5.4)
機械效率圖(可選)
機械效率計算功能在線顯示不同負載步長或運行速度時電動傳動系統效率。直接在您的電能測試單元創建計算模塊。在測量期間，將填充動力傳動系統的效率圖。
可以在不覆蓋整個矩陣的情況下重新填充單個測量點
易于使用且直觀的操作
幾個觸發選項，可將數據填入效率圖
可自由定義的矩陣大小
將任意通道分配給X軸，Y軸和Z軸，任何3維信號相關性可視化
聲級(可選)
聲級插件可在線計算與時間有關的聲壓級，能量等效聲壓級，可自由定義的統計聲壓級等。此插件可將您的DEWETRON設備變成分析機器的噪聲，確定建筑物中空間和統計聲壓級分布以及進行長期噪聲監視的解決方案。
A，B，C，D和Z頻率加權（根據DIN EN 61672-1)
快速，緩慢和脈沖時間加權（根據IEC 651)
空氣（20 μPa）和水（1 μPa）的參照等級
整體記錄和間隔記錄
音頻重放功能（可從OXYGEN 5.3獲得）提供以下控制：靜音通道，音量衰減器，左右平衡，電平表
數學與計算
高度可定制的設置還允許創建多個數學通道來滿足您的測試需：
用于普通數學和更高級計算的公式（三角函數，邏輯函數和測量函數)
逐塊統計計算平均值，均方根值，最小值和最大值
高，低，帶通和帶阻IIR濾波器到10階
應變花計算模塊適用于45°，60°和90°
鐵路和電信應用的噪音分析
還有更多的計算功能
分析與后處理
實際工作通常是在現場測量完成之后開始的。為了完成此工作流程，OXYGEN還支持對記錄的數據進行后處理和分析。
使用許多數學和計算功能（還包括FFT）來完善您的測量結果
創建新的可視化和測量屏幕
使用眾所周知的手勢以及直觀的縮放和滾動機制快速瀏覽數據
創建報告頁面（請參見下文)
導出數據以完成您的工作流程
最好：無需許可證，您也可以在PC上做到這一點！
導出功能
如果您需要使用其他分析軟件進行進一步的數據處理，我們可以把數據導出成最常見的應用程序格式。
通用格式：具有可選定界符和時間戳格式的CSV和TXT
進階格式：Excel（.xlsx），Matlab（MAT 7.2版），ASAM MDF4（4.0和4.1）和DMD
其他格式（來自OXYGEN 5.3）：* .wav（作為聲級包的附件）和* .rsp（*。RPCIII）作為RLD應用程序的最新格式
選擇導出數據的通道和/或時間范圍
可選的在測量結束時自動導出
視頻采集
您是否要在傳感器輸入之外同步采集實驗視頻數據？oxygen可以完成！使用Windows 10支持的任何USB攝像頭，或使用我們的同步Manta GigE攝像頭進行逐幀同步采集。
支持USB攝像頭和Manta GigE攝像頭
單獨的視頻文件，以MKV格式在其他應用程序中查看和編輯
傳感器數據庫
單獨的視頻文件，以MKV格式在其他應用程序中查看和編輯。
單獨的視頻文件，以MKV格式在其他應用程序中查看和編輯
存儲要使用的每個傳感器的名稱，序列號和比例信息，包括使用的輸入通道的可選設置，例如測量模式，濾波器和激勵電壓電流等
與測量設置無關，您可以一次編輯所有你擁有的傳感器數據庫，然后只需復制/粘貼數據庫即可在所有測量設備上使用它們
報告功能
OXYGE軟件可以完成整個的工作流程從開始的數據存儲到數據分析以及最后的報告輸出。OXYGEN支持簡單的報告頁生成，通過該軟件可以快速地生成報告頁：
獨立的報告頁面（除測量屏幕外）具有典型的打印布局（A4，字母，縱向和橫向)
只需復制測量屏幕或單擊即可創建新頁面
在報告頁面中也可使用所有顯示工具
每頁上都有單獨的時間光標，可在一個報告中顯示不同的時間段的數據
直接打印或保存為pdf
CPB分析
此特性(可從5.3版本中獲得)使您能夠計算恒定百分比帶寬(CPB)頻譜。根據EN 61260，可以選擇倍頻程、三倍頻程或十二倍頻程分辨率。您也可以選擇最小和最大頻率，以及可選的A-，B-，C-或D-頻率加權.結果是一個可自由定義的參考值和水平的振幅或分貝譜。
CPB譜的自動計算
通過添加新的陣列圖實現CPB譜的可視化
能量總和的形象化，最小或最大為分離的容器
易于將數據復制和粘貼到Excel中
FFT分析
頻域分析在其最佳狀態！氧氣以其高度的靈活性和易于使用的優勢幫助每一個應用程序?？梢允褂脧姶蟮膬x器和數學計算來完成每一項練習：
可自由選擇(不只是2^N)輸入樣本數或線分辨率
可選的零填充，用于更高的線分辨率。
7種不同的窗口類型
18種不同標度類型的頻譜分析儀(振幅，均方根，私營部門司，分貝，…)
平均和重疊特征
可選顏色圖隨時間變化的光譜分析儀
FFT參考曲線特征(可從氧氣5.3)顯示兩個參考曲線在頻譜分析儀和改變儀器的背景顏色，以防止超過閾值。值可以通過表定義，并從Excel復制和粘貼到Excel中。
頻譜分析儀現在能夠顯示諧波游標(從氧氣5.4)
現在，您可以在頻譜分析儀的頻率軸上將頻率單元從Hz切換到CPB。
*詳情見產品手冊
