MCC DAQ HAT 產品基于樹莓派®的數據采集卡

樹莓派的歷史和流行

MCC DAQ HATs樹莓派 (Raspberry Pi®) 的最初目標并非典型的工程實驗室。樹莓派最初被設計為一種廉價的、幾乎是一次性的計算機，它的創建是為了讓孩子們對編程感興趣。自2012年推出以來，樹莓派已成為第三暢銷的通用計算機平臺，僅次于 Microsoft® Windows® PC 和 Apple® Macintosh®。迄今為止，已售出超過 3500 萬臺，據估計，多達 44%的樹莓派現在被“工業”客戶購買。強大的功能集，樹莓派社區和35美元的價格標簽繼續推動了這種巨大的增長。樹莓派已迅速從專為兒童設計的廉價計算機進入業余愛好者/制造商市場，并逐漸進入工業/商業市場。
當前的風靡也有助于樹莓派市場的發展。隨著越來越多的人在家工作，對小型廉價工程項目的需求猛增。樹莓派已成為這些類型應用程序的理想選擇，并使編程和工程變得更加容易。

基于樹莓派的數據采集卡MCC DAQ HATs

樹莓派沒有內置測試和測量功能，例如模數轉換器(ADC)、數模轉換器(DAC)或有可編程數字輸入和輸出(DIO)。但是，可以通過40針GPIO接頭添加這些功能。直連到40針接頭并堆疊到樹莓派上的設備稱為HAT (Hardware Attached on Top)。

多年來，個人發布了開源設計，小公司出售了用于各種應用的低成本HAT，包括對模擬和數字I/O的支持。這些設計和產品足以滿足教育和愛好者/制造商市場的需求，但對于專業測試和測量應用來說卻存在一些嚴重的缺點。大多數這些設備都是部分組裝的，沒有規范或編程支持，也沒有只有通過徹底的設備驗證過程才能實現的性能保證。

為了將專業品質的測量產品引入樹莓派平臺, Measurement Computing (MCC)開發了一系列DAQ HAT。這些HAT與來自MCC的傳統USB和以太網的DAQ產品具有相似的規格和精度，分辨率最高達24位，采樣率最高達100kS/s。

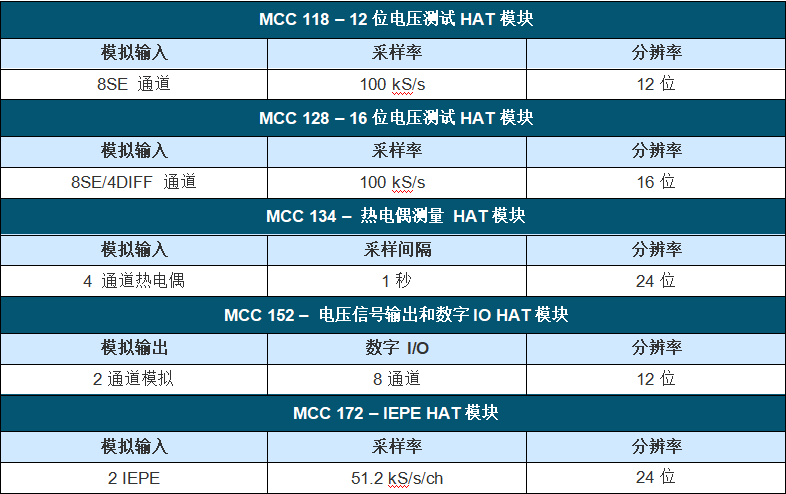

MCC提供五種產品，專為符合樹莓派HAT標準的測試和測量應用而設計。這些設備以小型、可堆疊的格式提供數據采集功能，如模擬和數字I/O。

電壓測量HAT

MCC 118 是8通道電壓測量HAT。它允許用戶以100kS/s 的總吞吐量測量12位數據。8個設備可以堆疊在單個樹莓派上，創建最高320kS/s的總采樣率，64通道設備來讀取數據。
MCC 128 具有16位分辨率，包括8個模擬輸入，最大采樣率為100kS/s。還包括多個增益范圍，使用戶能夠進行精確測量。

電壓輸出和數字I/O HAT

MCC 152 提供兩個12位模擬輸出以及8個5V或3.3V DIO通道，從而能夠創建一個全功能的樹莓派測量和控制系統。

熱電偶測量HAT

MCC 134 專為溫度測量應用而設計，具有四個熱電偶輸入通道。24位A/D和冷端補償提供專業級精度?？梢栽诿總€(gè)通道的基礎上選擇多種熱電偶類型。MCC在設計和構建用于測量熱電偶的精確DAQ設備方面擁有悠久的歷史。熱電偶提供了一種低成本且靈活的溫度測量方法，但準確測量熱電偶很困難。通過創新設計和廣泛測試，MCC克服了在不受控制的樹莓派環境中準確測量熱電偶的挑戰。

IEPE測量HAT

MCC 172 專為聲音和振動應用而設計，提供兩個IEPE輸入通道，無需任何額外的信號調節即可測量加速度計和麥克風等IEPE傳感器。輸入可以以每通道高達51.2kS/s的速度同時采樣。
DAQ HAT可用于少量電壓輸入通道的基本應用或更復雜的應用，或搭建起具有多達64個通道的多種信號類型的測試系統。
